[ECOK 인사이트 #26] 상업운전 날 보호계전기에 넣은 값: 558kW 태양광 정정 계산 따라가기

상업운전 날 마지막 일은 보호계전기에 정정값을 넣는 것입니다. 그 값이 어디서 나오는지 따라가 봅니다.

충남 천안 A 공장 558kW(변압기 700kVA, 22.9kV 연계)의 실제 계산서와 3월 20일 계전기 화면입니다.

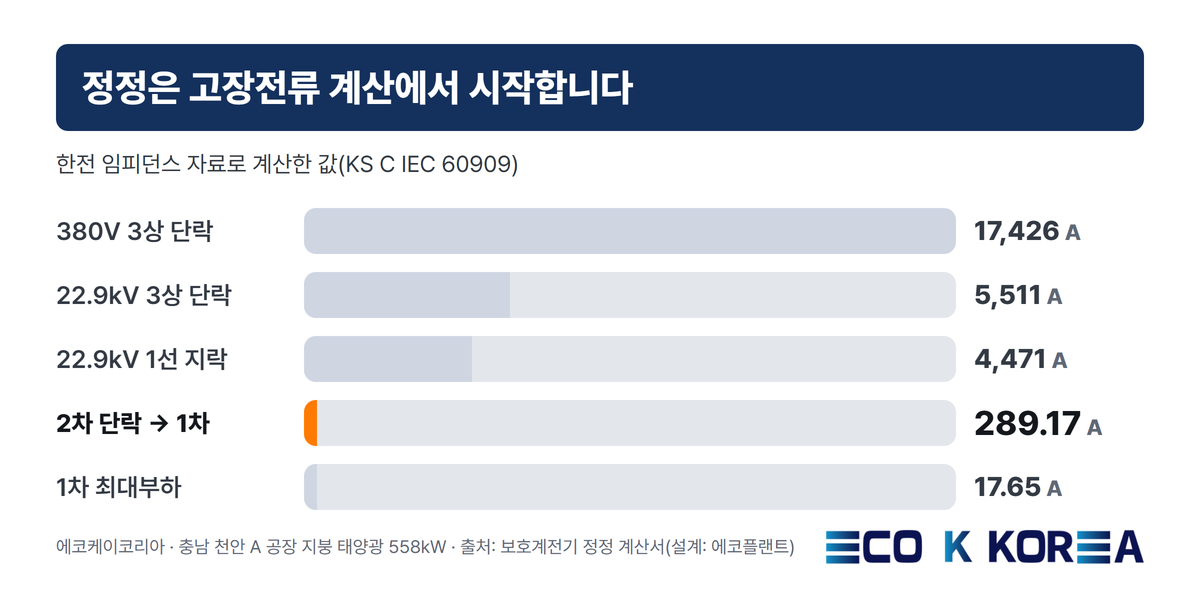

■ 1. 1단계 · 한전 자료로 고장전류 계산

- 8월 26일 한전에서 모선·선로 임피던스 자료를 받음

- KS C IEC 60909로 계산: 22.9kV 3상 단락 5,511A, 1선 지락 4,471A

- 변압기 2차(380V) 3상 단락 17,426A → 1차로 환산하면 289.17A

- 1차 최대부하전류는 17.65A(700kVA ÷ 22.9kV ÷ √3)

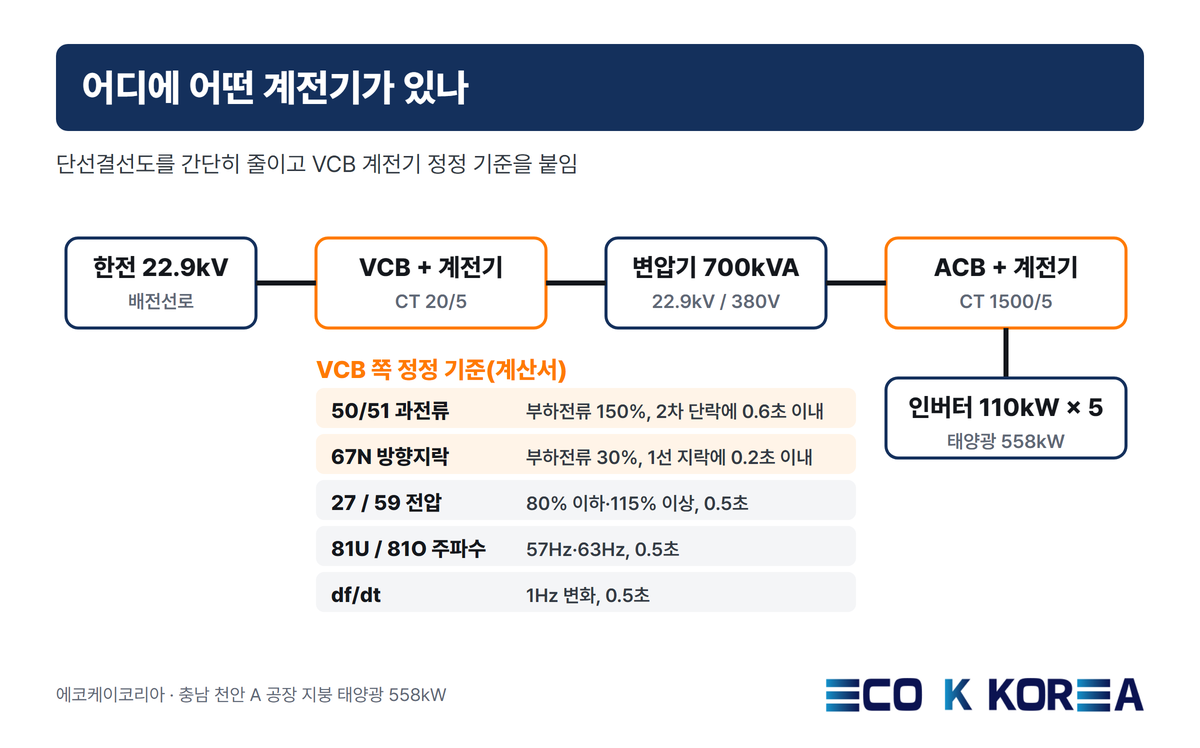

■ 2. 2단계 · 기준대로 정정

- 과전류(50/51): 부하의 150%에서 출발, 변압기 2차 단락에 0.6초 안에

- 방향지락(67N): 부하의 30%, 1선 지락에 0.2초 안에

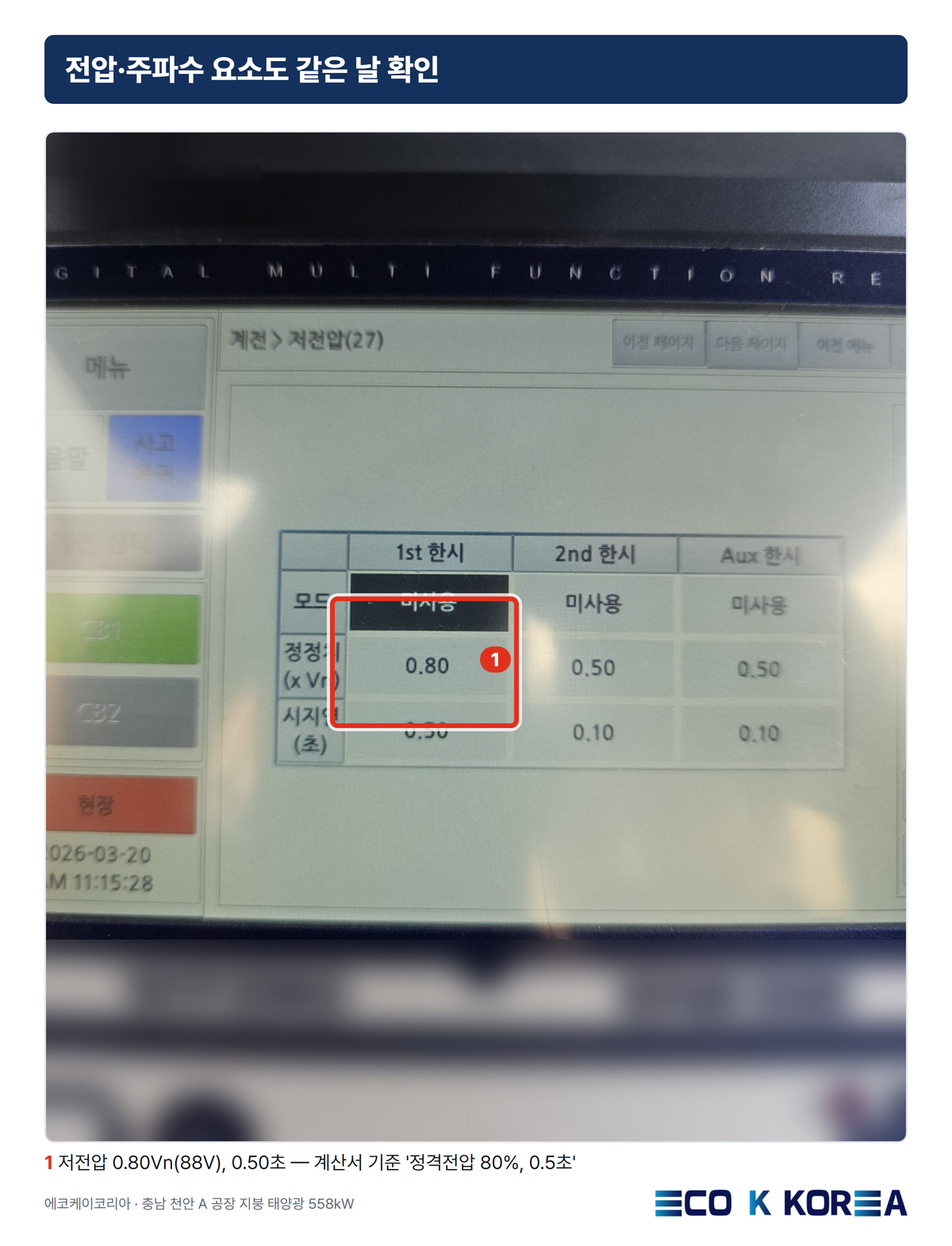

- 전압(27/59) 80%·115%, 주파수(81U/81O) 57·63Hz, df/dt 1Hz — 모두 0.5초

- 저압 ACB 쪽(50/51, 51N, 64)도 따로 계산

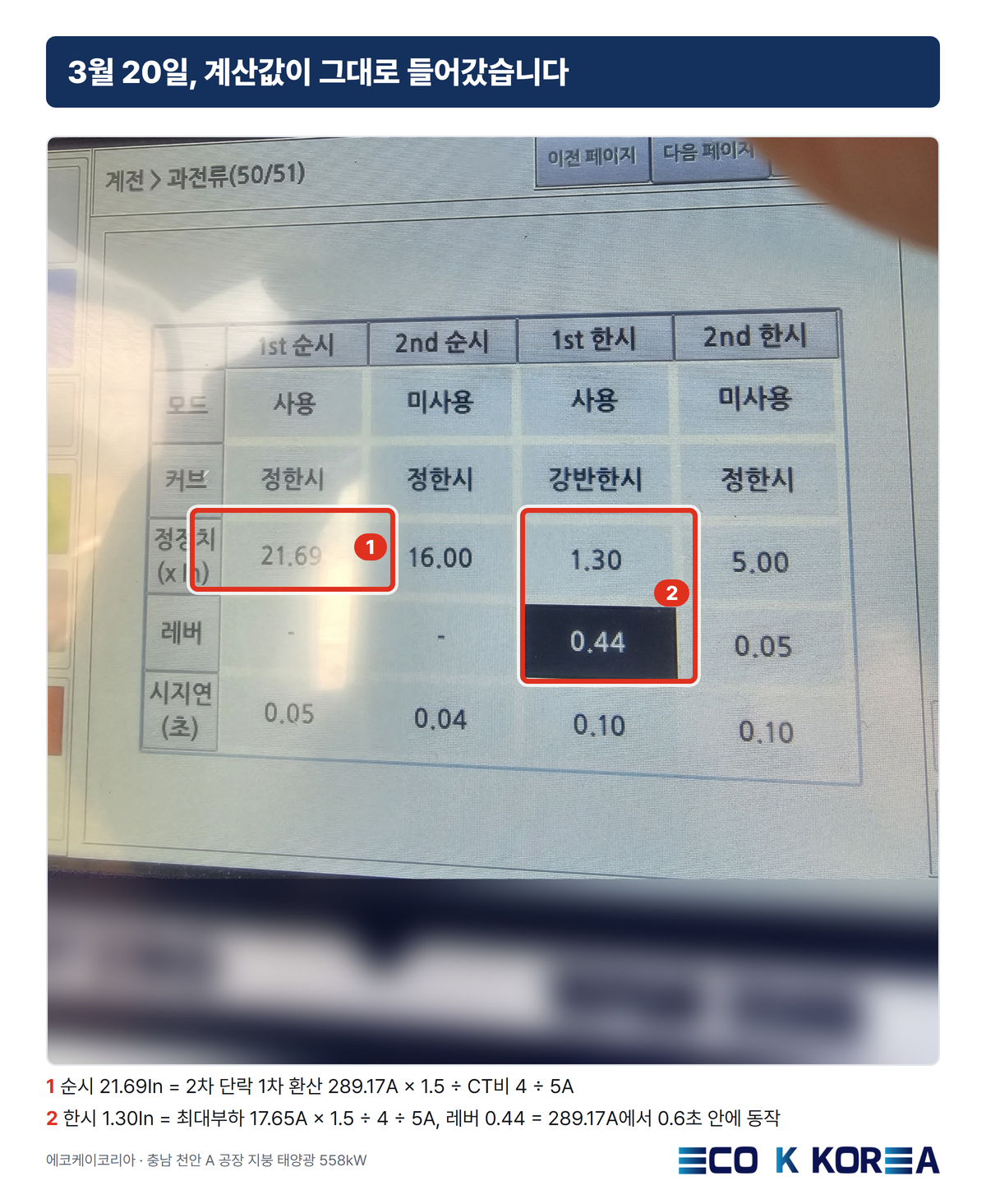

■ 3. 3단계 · 상업운전 날 입력·확인

- 과전류 순시 21.69, 한시 1.30, 레버 0.44 — 계산서와 같음

- 방향지락 순시 2.6, 한시 0.26, 레버 0.28

- 한전 보호협조 검토서와 협조를 확인하고 입력, 이어서 계량기 봉인 → 상업운전

■ 4. 주의할 것

- 탭 단위(A인지 In인지) 혼동 주의: 1In = 5A

- 계산값으로 설정이 안 되면 가장 가까운 값으로

- 변압기 시험성적서 %Z를 받아 두세요(없으면 표준값으로 계산하게 됩니다)
