[ECOK 인사이트 #27] 전등 배선 가닥수 세는 법: 단로·3로·4로부터 한 층 물량까지

가닥수는 외우는 게 아니라, 배관을 따라 선을 하나씩 세는 것입니다. 실제 도면과 한 층 예제로 따라갑니다.

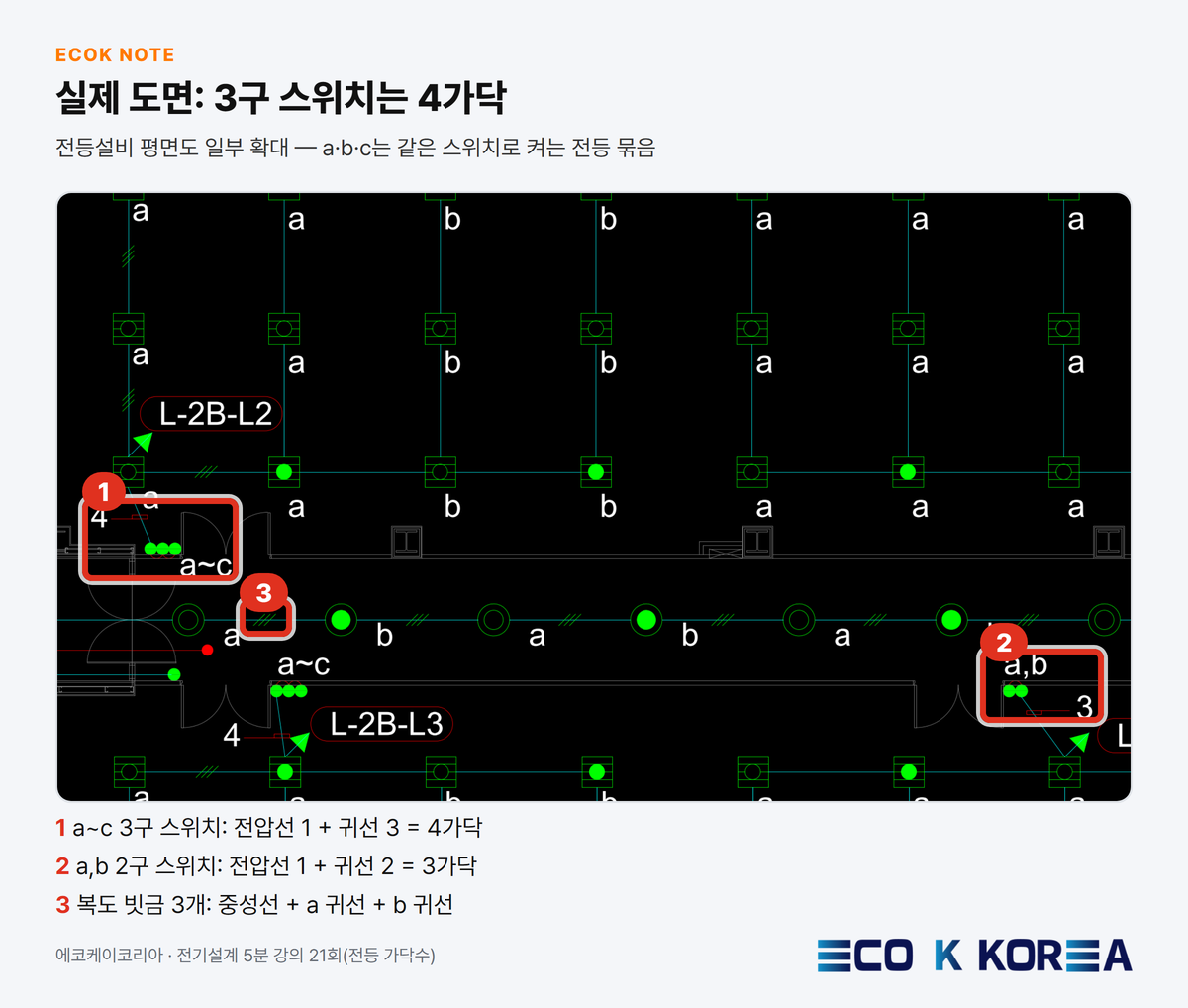

실제 도면: 3구 스위치는 4가닥

■ 1. 먼저 선에 이름을 붙입니다

- L 전압선: 분전반 → 스위치

- N 중성선: 분전반 → 전등

- 귀선: 스위치를 지나 전등으로 돌아오는 선

- 3로 사이선: 3로·4로 스위치끼리 잇는 2가닥

- 보호도체(접지선): 콘센트에 함께. 전등도 범례에 접지가 있으면 한 가닥 더

도면을 받으면 범례부터 봅니다. 빗금 개수·숫자로 가닥수를 적는 방법은 도면마다 조금씩 다릅니다.

- 단로 스위치: 분전반–전등 2가닥, 전등–스위치 2가닥

- 전등이 여러 개여도 전등끼리 2가닥

- 3구 스위치(a~c): 전압선 1 + 귀선 3 = 4가닥 · 2구(a,b) = 3가닥

- 3로(이어진 배관): 전등–스위치1 2가닥, 스위치1–스위치2 3가닥

- 3로(전등 박스에서 갈라진 배관): 양쪽 모두 3가닥

- 4로: 스위치 사이 모두 3가닥

- 콘센트: 전압선·중성선·보호도체 3가닥

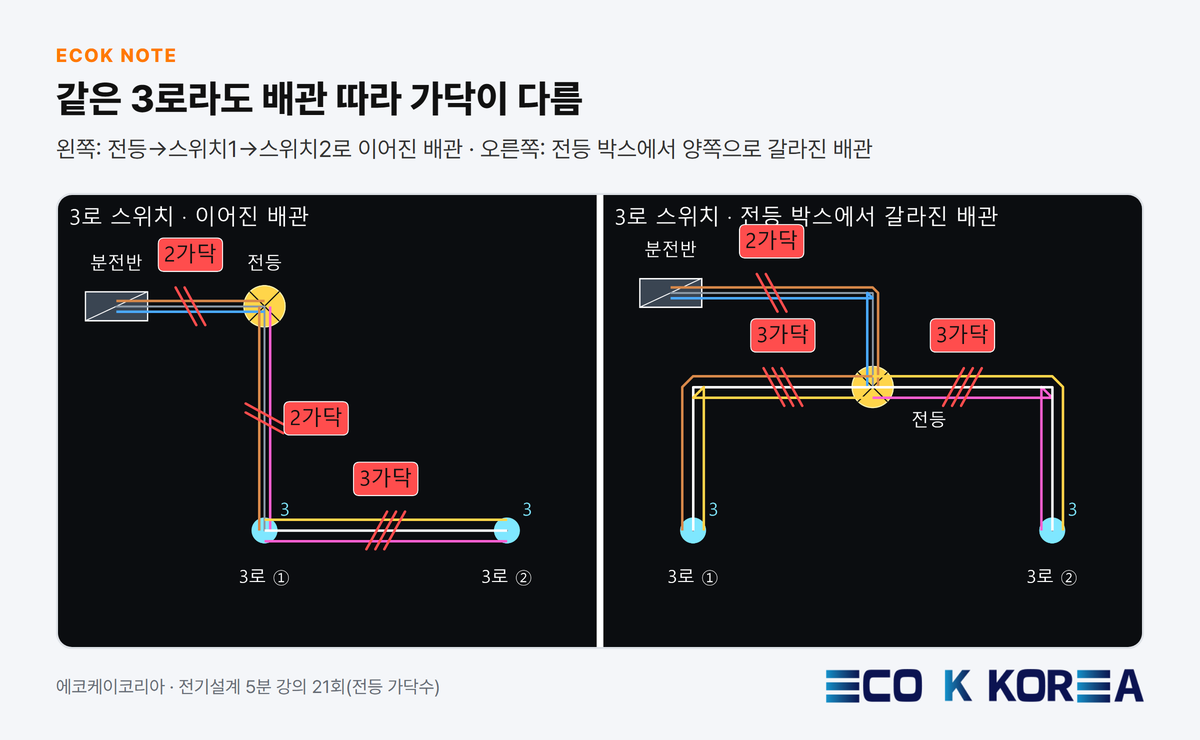

같은 3로라도 배관 따라 가닥이 다름

- 복도 첫 구간: 사무실로 가는 전압선 + 중성선 + 사이선 2 + 복도 귀선 = 5가닥

- 다음 구간: 사무실 전압선이 빠져서 4가닥

- 스위치 구간은 천장에서 스위치까지 내려가는 길이를 더함(예제 가정 1.5 m)

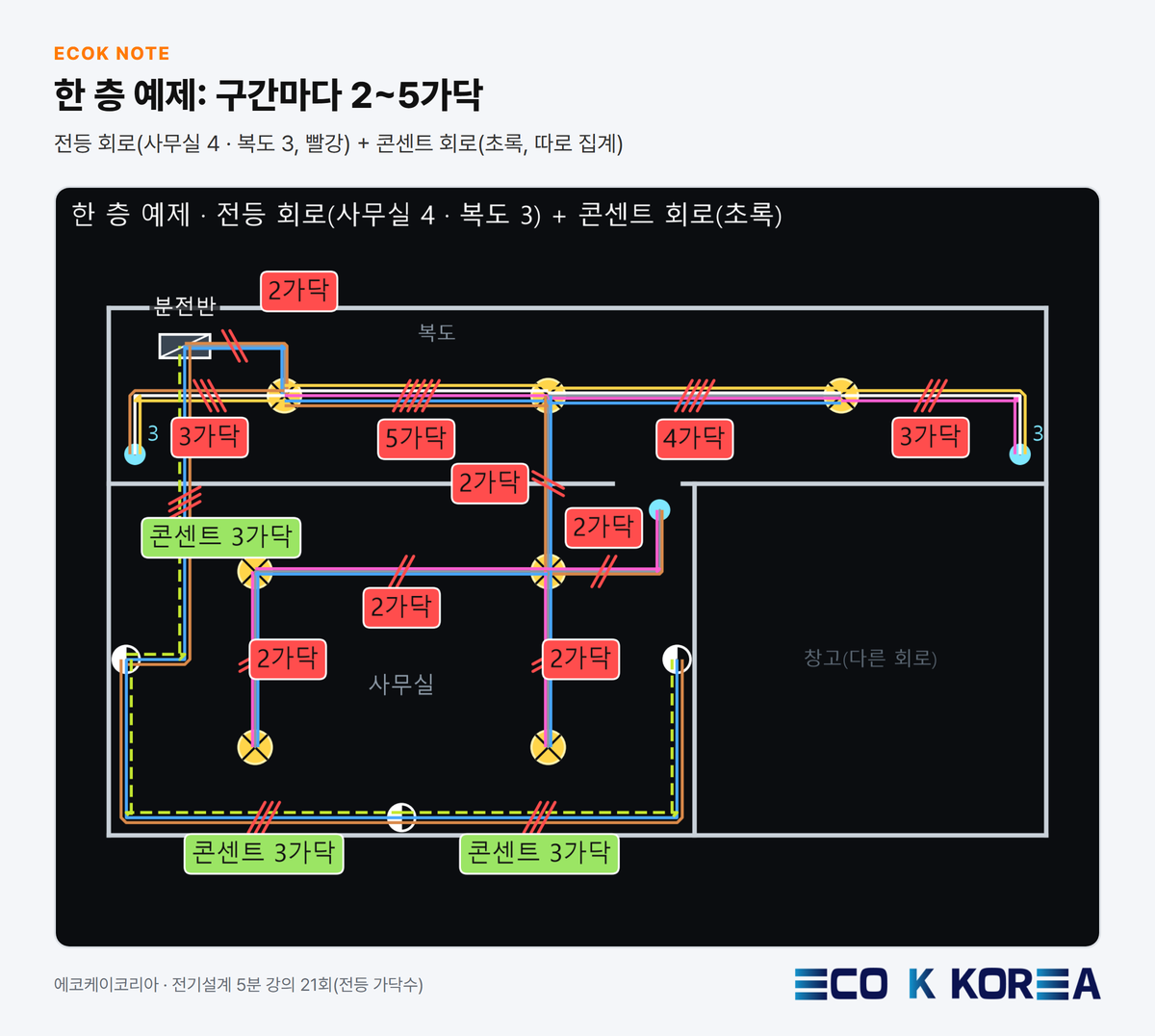

한 층 예제: 구간마다 2~5가닥

- 2가닥: 21 m × 2 = 42 m

- 3가닥: 10.5 m × 3 = 31.5 m

- 4가닥: 5 m × 4 = 20 m

- 5가닥: 4.5 m × 5 = 22.5 m

- 전등 회로 전선 116 m · 전선관은 구간 길이만 더해 41 m

- 콘센트 회로(그림의 초록, 따로 집계): 6.5 + 7.5 + 7.5 = 21.5 m × 3 = 64.5 m

- 전체: 전선 180.5 m, 전선관 62.5 m

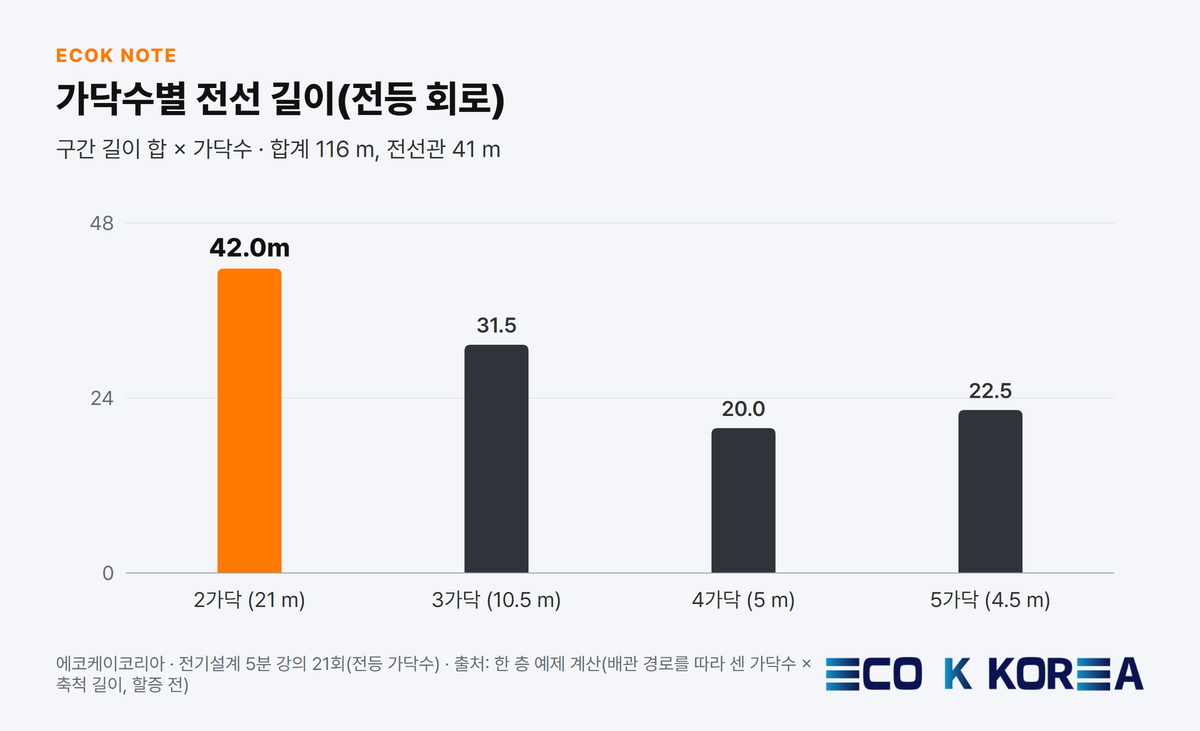

가닥수별 전선 길이(전등 회로)

- 회사 전선관 SIZE 계산서(HIV 2.5㎟, 합성수지관): 3가닥까지 16, 4~5가닥 22

- 예제 전등 회로: 4·5가닥 구간 9.5 m → 22 · 나머지 31.5 m → 16 · 콘센트 회로 21.5 m → 16

- 수량산출서: 구간 길이 × 가닥수 + 표준품셈 할증 → 내역서(품명·규격·수량 × 단가, 일위대가)

- 도면의 근거는 계산서: 조도 계산 → 등 수량 → 배치 → 가닥수 → 관 굵기 → 물량 → 내역

같은 내용을 유튜브 「전기설계 5분 강의」 21회 영상으로도 공개합니다.

설계내역, 기성내역, 설계변경 내역서, 준공내역이 필요하시면 도면을 보내 주세요. 전기·소방·통신 모두 합니다.

※ 실제 도면은 건물명·발주처를 가리고 일부만 확대했습니다. 예제 숫자는 설명용 계산값입니다.
